結構拆分:裝配式住宅建筑注意事項!

發表日期:2020-08-29 15:49:24 瀏覽次數:




  裝配式混凝土結構的拆分是一項系統工程,結構設計人員需要考慮建筑功能性和立面美觀、結構受力和抗震合理性、工廠加工制作和道路運輸、工地施工安裝環節的可行性和便利性等多方面因素。一般來講裝配式混凝土結構工程的拆分工作包括:



  一、確定結構拆分的基本原則



  1、確定豎向現澆與預制的范圍、邊界;



  《裝配式混凝土結構技術規程》(JGJ 1-2014)第6.1.8條規定了高層裝配整體式結構的現澆部位:



  宜設置地下室,地下室宜采用現澆混凝土;



  剪力墻結構底部加強部位的剪力墻宜采用現澆混凝土;



  框架結構首層柱采用現澆混凝土,頂層采用現澆樓蓋結構。



  同時《裝配式混凝土結構技術規程》(JGJ 1-2014)第6.1.9條規定如下:



  當采用部分框支剪力墻結構時,底部框支層不宜超過2層,且框支層及相鄰上一層應采用現澆結構;



  部分框支剪力墻以外的結構中,轉化梁、轉化柱宜現澆;



  2、科學確定結構構件在哪個部位拆分;



  3、確定后澆區與預制構件之間的關系,包括相關預制構件的關系。例如,確定樓蓋為疊合板,因疊合板鋼筋需要伸到支座中錨固,支座梁相應地也必須有疊合層;



  4、確定構件之間的拆分位置,如柱、梁、墻、板構件的分縫處。



  二、從結構受力、抗震有利角度考慮拆分



  1、結構拆分應考慮結構的受力合理性,如四邊支承的疊合樓板,當拆分為多塊時,板塊拆分的方向(拼接板縫)應垂直于長邊;



  2、構件接縫選在應力較小的部位;



  3、高層建筑柱、梁結構體系套筒連接節點應避開塑性鉸位置。也就是說,柱的一層柱腳、最高層柱頂、受拉的邊柱,框架梁的梁端部(避開梁端塑性鉸位置,梁的連接節點不應設在距離梁端h范圍內),這些部位不應設計套筒連接部位。



  4、樓板拆分為單向疊合板時,樓板沿非受力方向劃分,預制底板采用分離式接縫,可在任意位置拼接;拆分為雙向疊合板時,預制底板之間采用整體式接縫,接縫位置宜設置在疊合板的次要受力方向上且該處受力較小,預制底板間宜設置300mm寬后澆帶用于預制板底鋼筋連接。



  在一個房間內,預制底板應盡量選擇等寬拆分,以減少預制底板的類型。當樓板跨度不大時,板縫可設置在有內隔墻的部位,這樣板縫在內隔墻施工完成后可不用再處理。預制底板的拆分還需考慮房間照明位置,一般來說板縫要避開燈具位置。衛生間、強弱電管線密集處的樓板一般采用現澆混凝土樓板的方式。



  5、考慮工廠模具加工,應盡可能統一和減少構件規格;



  6、統籌考慮與相鄰的相關構件拆分協調一致,例如:疊合板的拆分與支座梁的拆分需要協調一致。



  三、考慮工廠制作能力、運輸能力、施工安裝能力等條件對拆分的限制

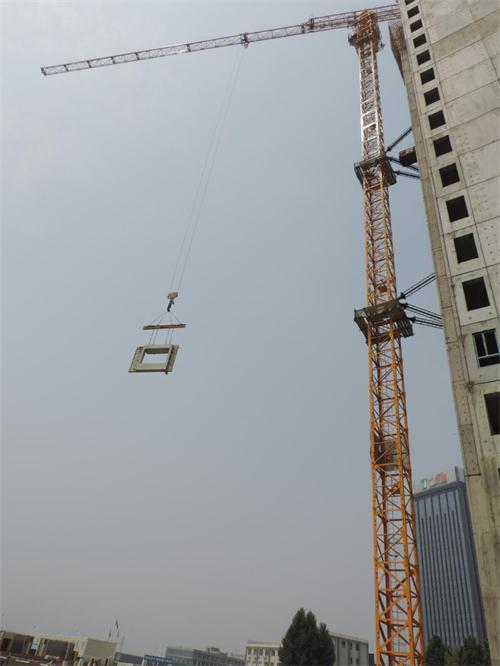

  1、單個構件的重量應考慮: 工廠起重機能力、現場施工塔式起重機起重能力、 運輸車輛載重;



  此外,還需要了解工廠到現場的道路、橋梁的限重要求等。



  2、單個尺寸限制應考慮:運輸超寬限制、運輸超高限制等、運輸長度、從工廠抵達工地道路轉彎半徑、途中橋涵或過道電線通信線路的限高等。



  3、單個構件形狀限制:盡量拆分為:一維線性構件、兩維平面構件比較容易制作和運輸,而三維立體構件制作和運輸都會(huì )麻煩一些,多不考慮。



  總之,科學合理的進行裝配式混凝土結構拆分,結構設計人員不僅要考慮建筑美觀問題,還要考慮結構安全、抗震有利問題,又要滿足結構規范要求,同時要充分考慮預制混凝土構件生產、施工安裝和道路運輸等方面的問題。只有綜合考慮上述問題,才能真正做好裝配式混凝土結構拆分設計。(聲明:轉載此文是出于傳遞更多信息之目的。若侵犯了您的合法權益,請及時與本網聯系,我們將及時更正、刪除,謝謝!
