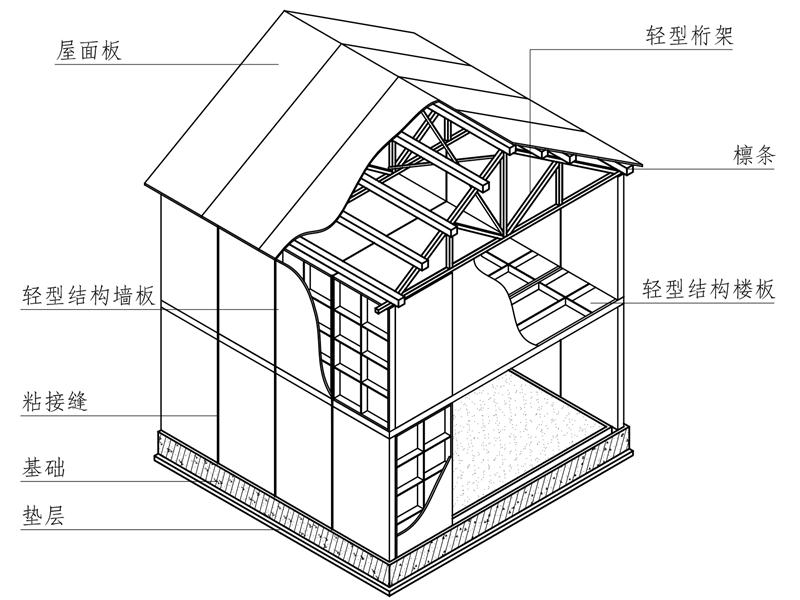

一、纖維增強覆面木基結構

　　纖維增強覆面木基結構：采用在工廠復合成型的輕型結構樓板、輕型結構墻板以及輕型桁架、屋面板等受力成品構件，運至現場經裝配膠合、連接固定構成的樓、屋蓋以及剪力墻結構受力體系。

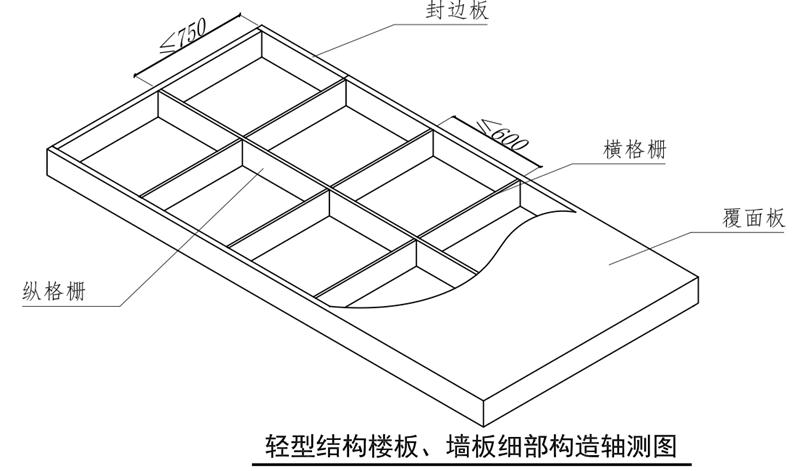

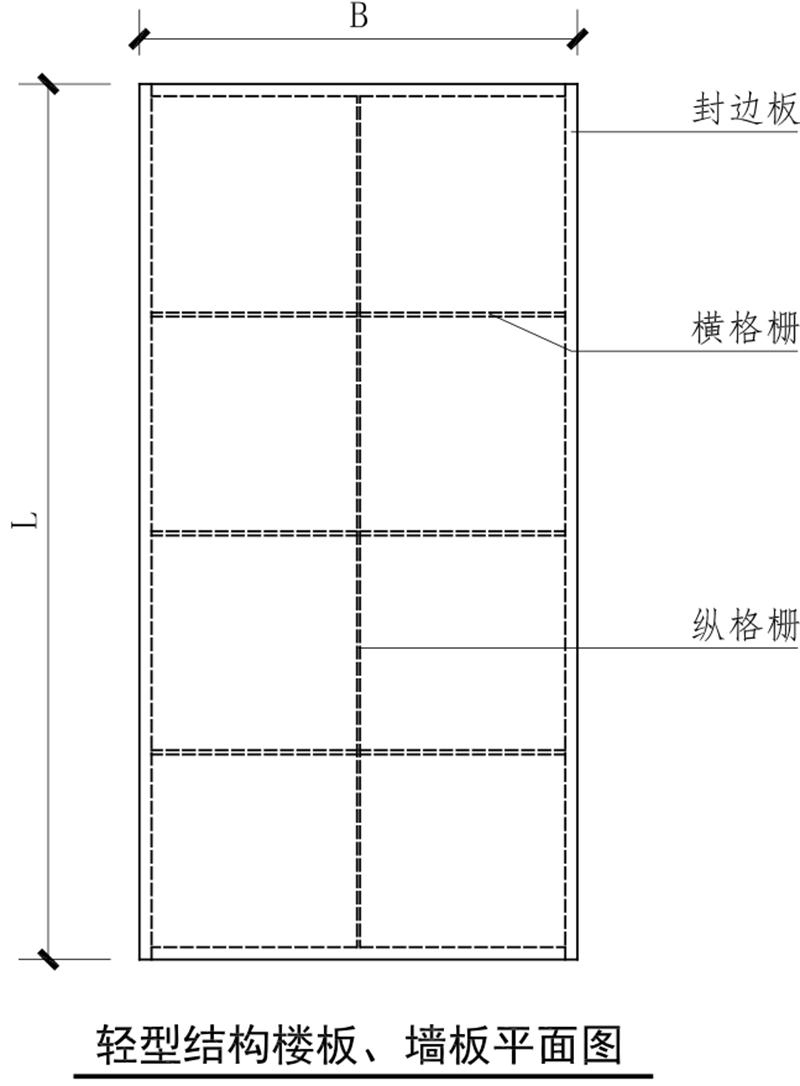

　　二、樓板、墻板示意

　　輕型結構樓板：組成輕型樓蓋的單元板，由封邊板、格柵板組成平面骨架，前后兩面與覆面結構板膠合而成。

　　輕型結構墻板：組成輕型剪力墻的單元板，由封邊板、格柵板組成平面骨架，前后兩面與覆面結構板膠合而成。

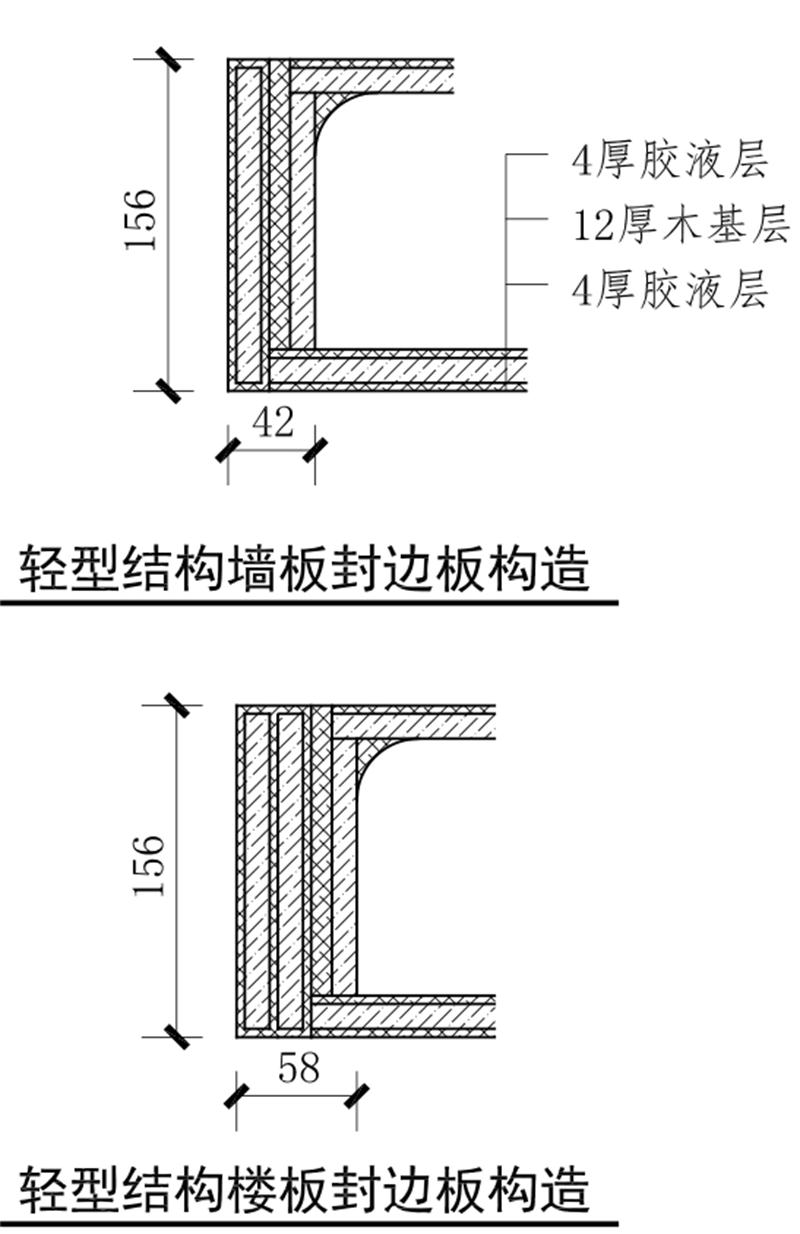

　　封邊板、格柵板：輕型結構樓板以及輕型結構墻板中設置的骨架組合構件，采用符合等級標準的覆面結構板拼接粘合而成，其表面須采用纖維復合覆面封閉，形成樓面整體抗剪能力的平面骨架桿件。

　　墻骨柱：輕型結構墻板之間橫向拼接形成的墻體邊緣構件，由兩側封邊板與膠粘層組合而成，承擔支撐屋架以及抗壓、拉作用。

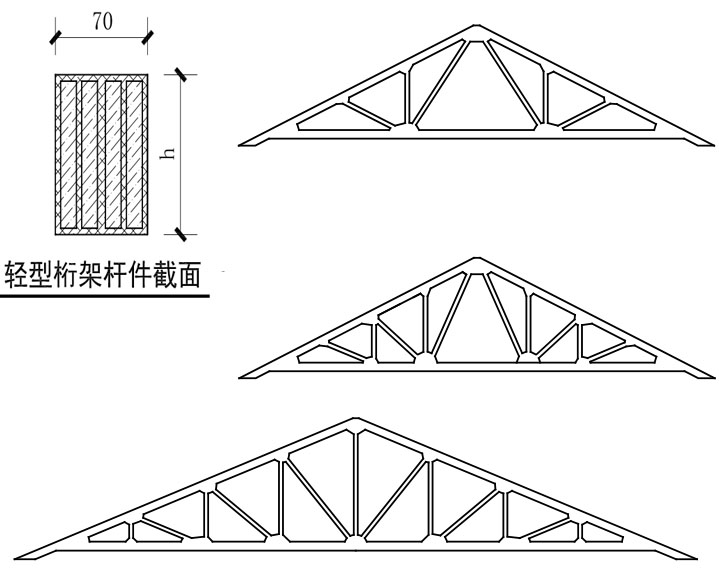

　　三、屋面桁架示意

　　輕型桁架：按構造或設計要求，采用符合等級標準的規格木基條板，在放樣模具內組坯、疊層錯縫拼接形成的桁架骨架，并采用纖維復合封閉包覆，用于輕型屋蓋體系的受力結構。

　　屋架垂直支撐桿：在桁架間由受力桿件組成剪刀支撐，桿件兩端分別與中間腹桿膠合，用于承擔和傳遞房屋縱向水平力;確保桁架平面外穩定性，桿件采用符合等級標準的實木基材，其表面必須采用纖維復合覆面封閉。

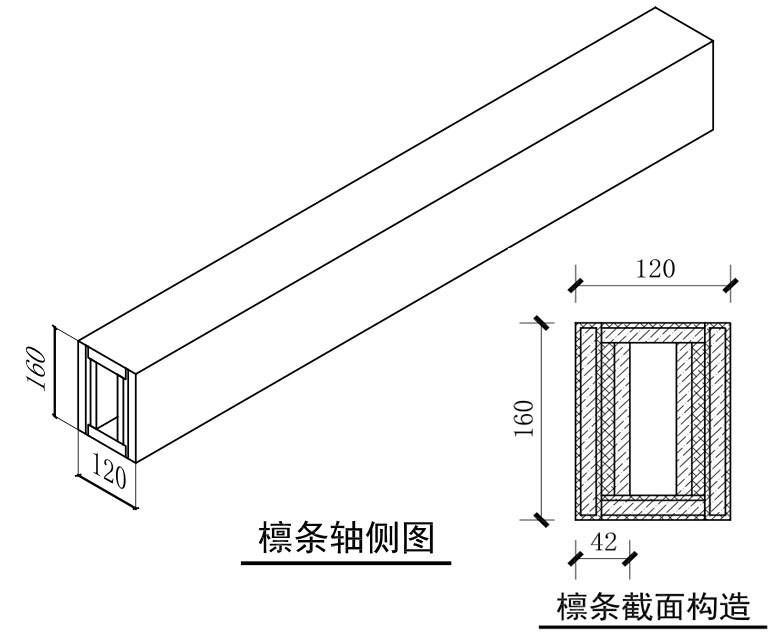

　　四、檁條示意

　　檁條梁：垂直膠合于各榀桁架上弦，用于支承屋面板的受彎構件，采用符合等級標準的覆面結構板組合粘結而成。

　　五、技術規程、標準圖集

　　

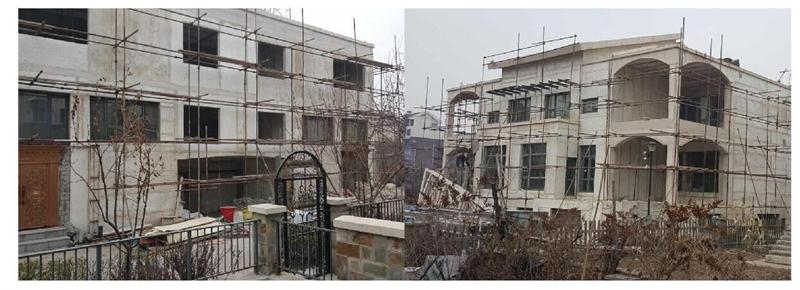

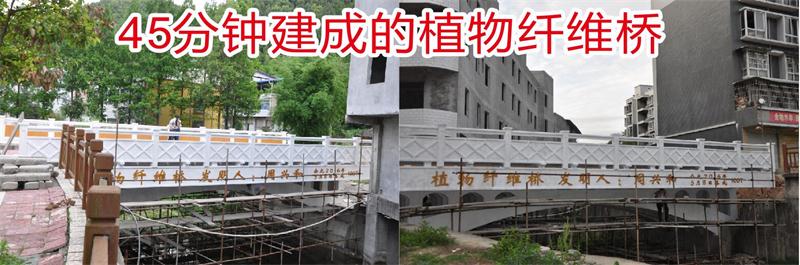

　　六、工程實例
